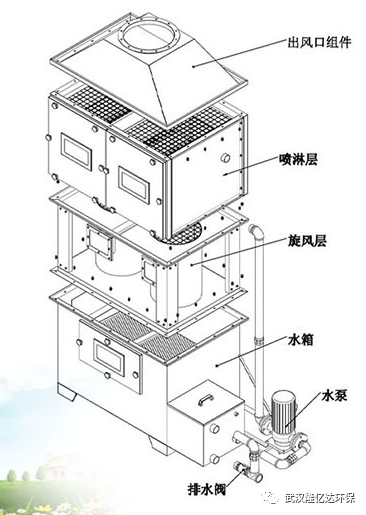

方形旋流板塔:

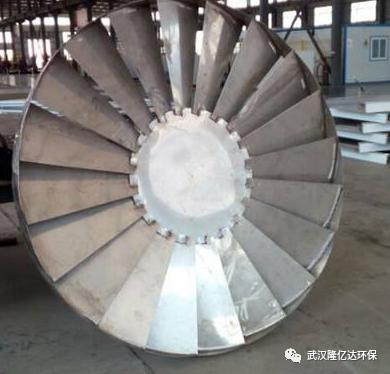

是一種噴射型塔板洗滌器,塔板葉片如固定的風車葉片,氣流通過葉片時 產生旋轉和離心運動,吸收液通過中間盲板均勻分配到每個葉片,形成薄液層,與旋轉向上的氣流形成旋轉和離心的效果,噴成細小液滴,甩向塔壁后。液滴受重力作用集流到集液槽,并通過降液管流到下一塔板的盲板區(qū)。具有一定風壓、風速的待處理氣流從塔的底部進,上部出。吸收液從塔的上部進,下部出。氣流與吸收液在塔內作相對運動,并在旋流塔板的結構部位形成很大表面積的水膜,從而大大提高了吸收作用。每一層的吸收液經旋流離心作用掉入邊緣的收集槽,再經導流管進入下一層塔板,進行下一層的吸收作用。
在煙道入口處設計初級噴淋裝置,當煙氣經進口煙道,與布置在進口煙道段的噴淋形成的水霧進行傳質換熱,得到初步降溫和去除部分漆渣,切向進入吸收塔。煙氣在吸收塔內通過旋流氣動裝置的加速和旋流,煙塵與經過霧化的吸收液發(fā)生碰撞、附著、凝聚、離心分離等綜合性的作用,被甩到塔壁,隨塔壁水膜流向塔底。旋流板噴淋塔除塵效率可以達到98.5%以上。通過旋流氣動裝置的設置,使煙氣在同樣高度的筒體內旋轉次數增加、通過的路徑增長,氣相紊動劇烈,煙氣與吸收液在時間和空間上得到充分的碰撞、接觸、溶解、吸收。
旋流板塔技術特點:
1、旋流板塔占地面積小,投資少;
2、旋流板塔除塵年需運行成本近似等于水泵電費,設備增加運行成本主要為電費和水費;
3、旋流板塔除塵效率高,除塵效率為98.5%以上;
4、旋流板塔除塵脫硫器阻力小,阻力為 600~800Pa;
5、旋流板塔對水質要求低,除塵用水可循環(huán)使用,達到高效除塵、低運行成本;
6、旋流板塔進液量少,一般氣液比 1 L/m3 左右,根據實際設計為 0.6-3L/m3;
7、旋流板塔脫水效果 99%以上,引風機不帶水;
8、旋流板塔維護保養(yǎng)方便,旋流板裝拆方便;在塔頂及每層旋流板上方均設有檢修孔,可設檢修平臺、爬梯等輔件設施,方便日常檢修;
9、旋流板塔處理效果好,排放達標;運行費用低;操作簡單;安全可靠;
10、方形旋流板塔無二次污染。
技術原理:漆霧進入高效旋流塔時,因塔內的特殊旋流導流結構產生高速旋流。漆霧與塔內的噴淋水充分接觸,漆渣因旋流時產生的離心力被甩到旋流塔內壁,經噴淋水沖洗掉落到漆渣回收池內。去除漆渣的帶有水汽的廢水經過多面空心球做的除水層,利用多面球的比表面積大及親水性的特性,將廢氣的水汽吸附,從而達到凈化漆霧的目的,凈化效率一般在80-90%左右。
